برای بحث در مورد الزامات PCB بدون هالوژن با ما تماس بگیرید.
چه به جدیدترین جایگزینهای FR-4 نیاز داشته باشید و چه به بردهای پلیآمید با قابلیت اطمینان بالا، STHL نوآوری، انطباقپذیری و ... را ارائه میدهد.
و عملکرد - همه اینها با گواهینامههای دقیق کیفیت و خدمات مشتریمحور ما پشتیبانی میشوند.
PCB بدون هالوژن

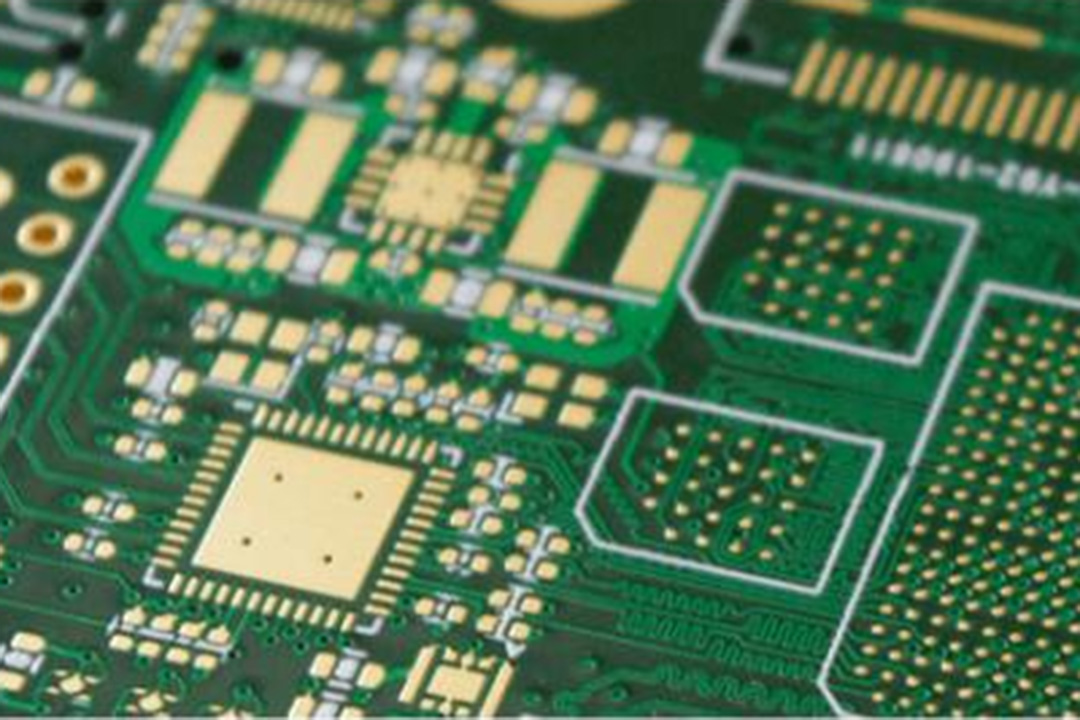

برد مدار چاپی بدون هالوژن چیست؟
برد مدار چاپی بدون هالوژن، برد مدار چاپی است که به گونهای طراحی شده است که حاوی برم (Br)، کلر (Cl) یا سایر عناصر هالوژن بالاتر از آستانههای سختگیرانه نباشد. همانطور که توسط استانداردهایی مانند JPCA-ES-01-2003 و IEC 61249-2-21 تعریف شده است:
-میزان کلر (Cl) ≤ 900 ppm (0.09% wt)
- مقدار برم (Br) ≤ 900 ppm (0.09% wt)
- کل محتوای هالوژن (Cl + Br) ≤ 1500 ppm (0.15% wt)
برخلاف PCB های سنتی که از بازدارندههای شعله برومینه (BFR) استفاده میکنند، PCB های بدون هالوژن هنگام سوختن، انتشار مواد سمی مانند دیوکسینها و فورانها را از بین میبرند و آنها را برای سلامت انسان و محیط زیست ایمنتر میکنند.
-
پایداری زیستمحیطی
- از مواد شیمیایی خطرناک جلوگیری میکند و آلودگی را در طول تولید و دفع کاهش میدهد.
- مطابق با استانداردهای RoHS اتحادیه اروپا، REACH و مقررات تولید سبز چین. -
عملکرد برتر
پایداری حرارتی: دمای انتقال شیشهای (Tg) بالاتر و ضریب انبساط حرارتی (CTE) پایینتر برای کاربردهای قابل اعتماد در دمای بالا.
عایق الکتریکی: کاهش قطبیت در رزینهای پایه فسفر/نیتروژن، قدرت دیالکتریک را افزایش میدهد.
-مقاومت در برابر رطوبت: جذب آب کمتر، پایداری ابعادی و قابلیت اطمینان درازمدت را تضمین میکند. -
انطباق با مقررات
برای صنایعی مانند خودرو، تجهیزات پزشکی، هوافضا و انرژی سبز، که در آنها ایمنی و پایداری غیرقابل مذاکره هستند، ضروری است.
مواد پیشرفته و تولید
ما از زیرلایههای بدون هالوژن دارای گواهینامه استفاده میکنیم، از جمله:
-FR-4 اصلاح شده (مانند ShengYi S1165، Isola DE156)
-پلیآمید، اپوکسی BT و I-Tera MT پاناسونیک
- کندسوزی حاصل از سیستمهای فسفر (P) و فسفر-نیتروژن (PN)، که با تشکیل موانع کربنی یا آزاد کردن گازهای غیرقابل احتراق، آتش را مهار میکنند.
خدمات جامع
ساخت برد مدار چاپی: لمینیت دقیق، سوراخکاری (با استفاده از متههای کاربیدی برای مواد با استحکام بالا) و پرداختهای سطحی بدون سرب (HASL، ENIG، قلع غوطهوری).
مونتاژ PCBA: ۷ خط SMT پرسرعت پاناسونیک، ۲ خط DIP و لحیمکاری خودکار در دمای ۲۶۰ درجه سانتیگراد بدون سرب برای انطباق با استانداردهای بدون هالوژن.
آزمایش و انطباق: تأیید محتوای هالوژن شخص ثالث از طریق کروماتوگرافی یونی احتراقی و فلورسانس اشعه ایکس، به علاوه کنترل کیفیت IPC-A-610 کلاس 3.
قابلیتهای کارخانه
- تأسیسات بیش از ۱۰۰۰۰ متر مربع با بیش از ۲۲۰ کارگر ماهر
- دارای گواهینامههای IATF 16949، ISO 9001، ISO 14001 و ISO 13485
- مورد اعتماد مشتریان جهانی مانند Littelfuse، Hisense و Surfilter برای ارائه راهکارهای قابل اعتماد و قابل ردیابی بدون هالوژن.
کاربردها
بردهای مدار چاپی بدون هالوژن ما برای موارد زیر ایدهآل هستند:
-خودرو: واحدهای کنترل موتور، سیستمهای ADAS و ماژولهای اطلاعات و سرگرمی.
-پزشکی: دستگاههای کاشتنی، تجهیزات تشخیصی و لوازم الکترونیکی نجاتبخش.
-انرژیهای تجدیدپذیر: اینورترهای خورشیدی، کنترلکنندههای توربین بادی و سیستمهای ذخیره انرژی.
-لوازم الکترونیکی مصرفی: لپتاپها، پوشیدنیها و گجتهای سازگار با محیط زیست.
هزینه و زمان تحویل
در حالی که بردهای مدار چاپی بدون هالوژن معمولاً 20 تا 30 درصد هزینه بیشتری نسبت به بردهای سنتی FR-4 دارند، تولید در مقیاس بزرگ و مشارکت مستقیم ما با تامینکنندگان مواد (مانند ایزولا، پاناسونیک) به بهینهسازی هزینهها کمک میکند. زمان تحویل بسته به پیچیدگی متفاوت است، به طوری که بردهای استاندارد 2 تا 4 لایه برای پروژههای فوری در 5 تا 7 روز قابل تهیه هستند.
چرا با STHL همکاری کنیم؟
۲۰ سال تخصص
دانش عمیق صنعتی در علم و تولید مواد بدون هالوژن.
قابلیت ردیابی کامل
کنترل زنجیره تأمین از ابتدا تا انتها، از منبعیابی قطعات تا مونتاژ نهایی.
راهکارهای سفارشی
طرحهای سفارشی برای کاربردهای فرکانس بالا، دمای بالا و انعطافپذیری سفت و سخت.
تعهد به پایداری
کاهش ردپای کربن از طریق فرآیندهای سازگار با محیط زیست و مواد قابل بازیافت.
