مونتاژ BGA
راهنمای جامع فناوری آرایه شبکه توپی
در چشمانداز همواره در حال تکامل تولید قطعات الکترونیکی، مونتاژ BGA به عنوان یک فرآیند محوری خودنمایی میکند. مونتاژ آرایه شبکه توپی (BGA) تکنیکی است که برای نصب مدارهای مجتمع روی بردهای مدار چاپی (PCB) استفاده میشود و به بهینهسازی فضا و افزایش عملکرد کمک میکند. با پیشرفت فناوری، تقاضا برای راهحلهای بستهبندی فشرده و کارآمد مانند مونتاژ BGA همچنان رو به افزایش است. مونتاژ BGA جایی است که کوچکسازی با عملکرد تلاقی میکند - و در STHL، ما هنر اتصال این قطعات پیچیده را به کمال رساندهایم. آرایههای شبکه توپی (BGA) صدها پین را در یک فضای کوچک جای میدهند و مونتاژ BGA را برای مودمهای 5G، تراشههای هوش مصنوعی و دستگاههای تصویربرداری پزشکی ضروری میکنند.

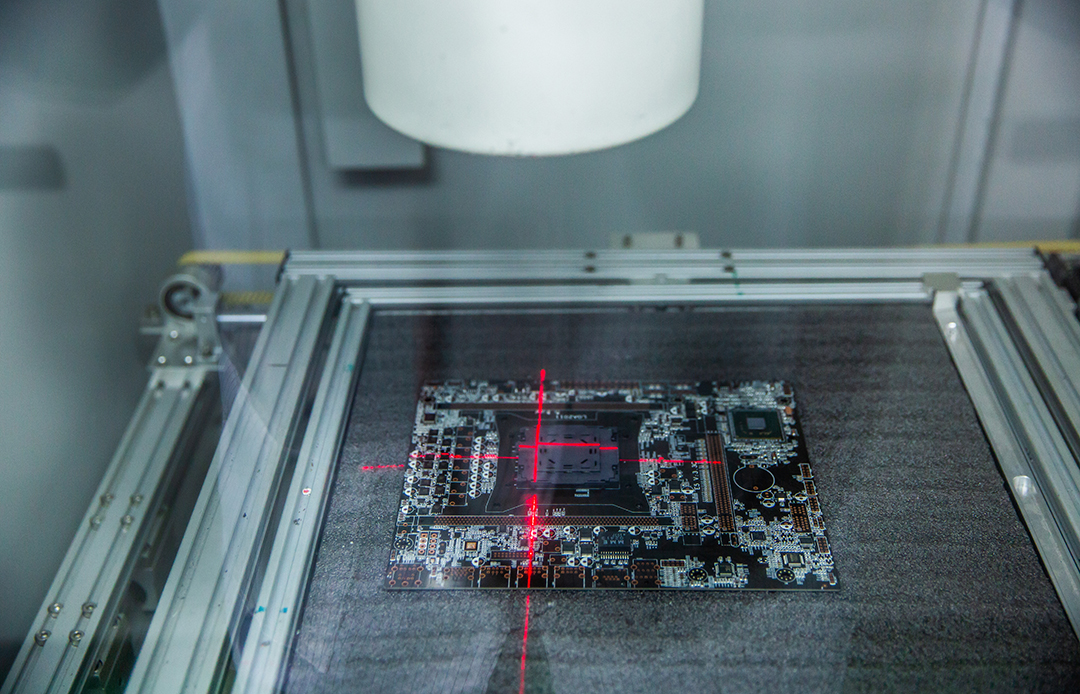

مونتاژ BGA چیست؟
مزایای مونتاژ BGA
تراکم و فشردگی بالا
مونتاژ BGA امکان انجام تعداد بیشتری از توابع را در یک ماژول تراشه فراهم میکند و آن را برای لوازم الکترونیکی مینیاتوری مانند تلفنهای هوشمند و تبلتها ایدهآل میسازد.
بهبود عملکرد الکتریکی و حرارتی
توپهای لحیم اتصال بسیار خوبی را فراهم میکنند، مقاومت الکتریکی را کاهش میدهند و اتلاف گرما را افزایش میدهند.
کاهش تعمیر و نگهداری
قطعات BGA کمتر در معرض آسیب هستند زیرا هیچ پینی وجود ندارد که بتواند خم شود یا بشکند.
مقرون به صرفه بودن
به عنوان یک گزینه بستهبندی کمهزینه، مونتاژ BGA به طور گسترده در صنایع مختلف، از جمله لوازم الکترونیکی مصرفی، خودرو و مخابرات، مورد استفاده قرار میگیرد.
کنترل دما
پروفیلهای دقیق دمای بازگشتی برای جلوگیری از اتصال کوتاه توپ لحیم ضروری هستند.
کیفیت خمیر لحیم
استفاده از خمیر لحیم مناسب برای جلوگیری از ناهمراستایی و اتصال کوتاه بسیار مهم است.
تکنیکهای بازرسی
آزمایشهای AOI، اشعه ایکس و الکتریکی برای اطمینان از اتصالات لحیمکاری محکم و ترازبندی اجزا انجام میشود.
چگونه از کیفیت عالی مونتاژ BGA اطمینان حاصل میکنیم
آمادهسازی پیش از مونتاژ
قبل از مونتاژ BGA، ما بردهای مدار چاپی را از نظر همسطحی پد (تغییرات ≤0.05 میلیمتر) بررسی میکنیم و خمیر لحیم را با شابلونهای لیزری (دقت دیافراگم ±0.02 میلیمتر) اعمال میکنیم. این کار از نقص "سر در بالش" در مونتاژ BGA جلوگیری میکند.
جریان برگشتی کنترلشده برای مونتاژ BGA
کورههای بازتابی ما از پروفیلبندی ۱۲ ناحیهای (با اتمسفر N2) برای گرم کردن یکنواخت BGAها استفاده میکنند و از ذوب یکنواخت تمام توپهای لحیم (با قطر ۰.۳ میلیمتر تا ۱.۰ میلیمتر) اطمینان حاصل میکنند. این امر برای مونتاژ BGA با اجزای حساس به حرارت در نزدیکی آن بسیار مهم است.
اعتبارسنجی پس از مونتاژ
پس از مونتاژ BGA، از اشعه ایکس سهبعدی (با وضوح ۵ میکرومتر) برای بررسی یکپارچگی اتصال لحیم استفاده میکنیم. برای پروژههای با قابلیت اطمینان بالا، چرخه حرارتی (۱۰۰۰ چرخه) و آزمایش برش را برای تأیید دوام مونتاژ BGA اضافه میکنیم.
کاربردهای مونتاژ BGA
لوازم الکترونیکی مصرفی
گوشیهای هوشمند، تبلتها و لپتاپها از طراحی جمعوجور BGA بهرهمند میشوند.
خودرو
سیستمهای پیشرفته کمک راننده (ADAS) و سیستمهای سرگرمی-اطلاعاتی از اجزای BGA برای قابلیت اطمینان و عملکرد بهتر استفاده میکنند.
تجهیزات پزشکی
دقت و کوچکسازی، BGA را برای الکترونیک پزشکی ایدهآل میکند.
مخابرات
بستهبندی با چگالی بالای BGA از دستگاههای ارتباطی پیچیده پشتیبانی میکند.
